شیر برقی دو طرفه در مقابل سه طرفه در مقابل شیر برقی 5 طرفه: تفاوت چیست و چگونه انتخاب کنیم؟

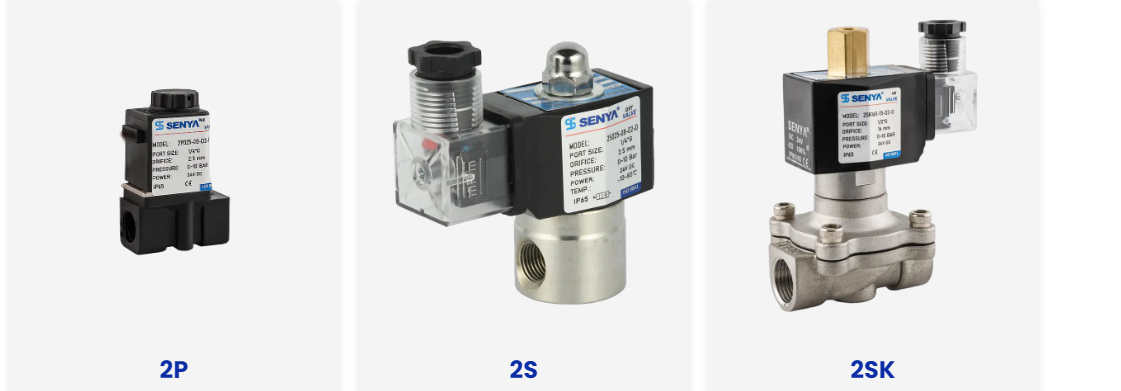

شیر برقی دو طرفه توضیح داده شده است

یک شیر برقی دو طرفه، که اغلب با برچسب شیر برقی 2/2 جهت نشان می دهد که دو پورت و دو موقعیت کاری را نشان می دهد، به عنوان مکانیزم خاموش و روشن کردن مستقیم عمل می کند. جریان یا مستقیماً از شیر عبور می کند یا به طور کامل مسدود می شود، بدون درگاه سوم برای اگزوز یا تغییر جهت. این سادگی، شیر برقی 2/2 راه را به رایج ترین انتخاب در هر جایی که یک سیستم فقط نیاز به شروع یا توقف یک مسیر جریان دارد تبدیل می کند.

• خطوط آب خنک کننده که باید شروع یا متوقف شوند به مبدل حرارتی یا ژاکت می رسند
• مدارهای آبیاری و آبیاری چشم انداز که یک خط تامین واحد را کنترل می کنند
• سیستم های توزیع مایعات اساسی در مواد غذایی، نوشیدنی یا تجهیزات شستشو
• عملکردهای پر کردن و تخلیه در مخازن و مخازن کوچک

از آنجایی که شیر برقی آب اغلب در پیکربندی دو طرفه کار می کند، این نوع شیر در سراسر ماشین های لباسشویی، دستگاه های خنک کننده، آبیاری کشاورزی و نقاط کنترل عمومی تامین آب ظاهر می شود که در آن یک خاموش کردن ساده تنها عملکرد مورد نیاز است.

شیر برقی سه طرفه توضیح داده شده است

یک شیر برقی 3 طرفه، درگاه سومی را معرفی می کند که به فشار تخلیه اختصاص داده شده است، که به شیر اجازه می دهد هم هوا را از یک دستگاه متصل تامین و هم آزاد کند. این ساختار، شیر سه طرفه را به استاندارد صنعتی برای راه اندازی دریچه های فرآیندی بزرگتر یا راندن سیلندرهای پنوماتیک تک اثره تبدیل می کند، جایی که سیلندر تحت فشار هوا گسترش می یابد و با استفاده از فنر به جای هوای برقی در هر دو طرف باز می گردد.

شیر برقی 5 طرفه توضیح داده شده است

یک شیر برقی 5 جهته برای تحریک پنوماتیک پیچیده تر طراحی شده است، با استفاده از پنج پورت برای هدایت هوای فشرده به دو طرف یک سیلندر دو طرفه در حالی که به طور همزمان طرف مقابل را تخلیه می کند. این کنترل جهت دوگانه چیزی است که به سیلندر اجازه می‌دهد به جای تکیه بر فنر برای رفت و برگشت، در زیر هوای نیرو گرفته، هم کشیده و هم جمع شود.

جایی که معمولاً از شیرهای 5 طرفه استفاده می شود

• تجهیزات بسته بندی که نیاز به چرخه فشار و جمع کردن دقیق دارند
• سیستم های انبارداری خودکار با حرکت پیک و مکان مکرر
• سکوهای تحرک رباتیکی که نیاز به فعال سازی هماهنگ جهت دوگانه دارند
• ابزارسازی خط تولید که باید به سرعت در هر دو جهت چرخش کند

نصب یک شیر سه طرفه با ظرفیت کمتر در موقعیتی که برای یک واحد 5 طرفه طراحی شده است می تواند توان تولید را تقریباً 10 تا 20 درصد کاهش دهد. ، از آنجایی که سیلندر حرکت برگشتی با قدرت را از دست می دهد و در عوض به چرخه فنری کندتر متکی است که هرگز برای حمل بار کامل در نظر گرفته نشده بود.
