شیر برقی 2/2 راه: اصل کار، انواع و موارد استفاده

a چیست شیر برقی 2/2 راه

A شیر برقی 2 طرفه ، معمولاً به صورت a نوشته می شود شیر برقی 2/2 ، یک شیر برقی با دو پورت و دو موقعیت کاری است. هنگامی که سیم پیچ یک سیگنال الکتریکی دریافت می کند، پیستون داخلی موقعیت خود را تغییر می دهد و مسیر جریان بین درگاه ورودی و خروجی باز یا بسته می شود. در عمل، یک شیر برقی 2/2 طرفه به عنوان کلید روشن و خاموش برای مایع یا گاز در حال حرکت از طریق خط لوله عمل می کند.

نامگذاری خود عملکرد را توضیح می دهد. عدد اول در "2/2" به تعداد پورت های روی بدنه شیر اشاره دارد و عدد دوم به تعداد موقعیت های کاری که پیستون داخلی می تواند داشته باشد اشاره دارد. بنابراین یک شیر برقی 2/2 طرفه دقیقاً یک پورت ورودی، یک درگاه خروجی و دو حالت دارد: باز یا بسته. این با یک شیر 3/2 یا 5/2 متفاوت است که به جای شروع یا متوقف کردن آن، بین چندین مسیر جریان دارد.

مرجع سریع برای شیر برقی 2/2 راه استاندارد
ویژگی	ارزش معمولی
تعداد بندر	2 پورت (1 ورودی، 1 خروجی)
موقعیت های کاری	2 (باز و بسته)
روش فعال سازی	سیم پیچ و پیستون الکترومغناطیسی
گزینه های حالت پیش فرض	به طور معمول بسته یا به طور معمول باز
رسانه های رایج	آب، هوای فشرده، مواد شیمیایی ملایم، بخار

شیر برقی 2/2 راه چگونه کار می کند

اصل عملکرد یک شیر برقی 2/2 راه بر اساس الکترومغناطیس است. یک سیم پیچ مسی به دور لوله ای می پیچد که یک پیستون متحرک را در خود جای داده است که آرمیچر نیز نامیده می شود. هنگامی که جریان از سیم پیچ عبور می کند، میدان مغناطیسی ایجاد می کند که پیستون را از موقعیت استراحت خود دور می کند. یک فنر برگشتی پس از قطع جریان، پیستون را به عقب می راند. این حرکت ساده جلو و عقب همان چیزی است که دهانه داخل بدنه شیر را باز و بسته می کند.

ساختار ایزومتریک ساده شده یک شیر برقی 2/2 طرفه، نشان دهنده کانکتور، سیم پیچ، پیستون و فنر، بدنه سوپاپ و دو پورت

چرخه عملکرد یک شیر برقی 2/2 راه معمولی بسته

برق از طریق کانکتور الکتریکی به پایانه های سیم پیچ اعمال می شود.
سیم پیچ یک میدان مغناطیسی در اطراف پیستون و لوله آرمیچر ایجاد می کند.
میدان مغناطیسی پیستون را به سمت بالا می کشد و فنر برگشتی را فشرده می کند.
صندلی روزنه باز است و مدیوم از درگاه ورودی به درگاه خروجی حرکت می کند.
پس از قطع برق، فنر پیستون را به سمت پایین فشار می دهد و روزنه دوباره بسته می شود.

چرخه عملکرد یک شیر برقی 2/2 راه معمولی باز

یک شیر برقی 2/2 طرفه معمولاً باز به ترتیب مخالف عمل می کند. روزنه باز می ماند در حالی که سیم پیچ بدون انرژی است و به محیط اجازه می دهد آزادانه جریان یابد. هنگامی که سیم پیچ تغذیه می شود، پیستون حرکت می کند تا دهانه را ببندد و جریان متوقف می شود. این پیکربندی برای خطوطی انتخاب می‌شود که باید در شرایط عملیاتی عادی باز بمانند و فقط زمانی خاموش شوند که سیگنال کنترلی خاصی فعال شود.

اجزای اصلی یک شیر برقی 2/2 راه

هر شیر برقی 2/2 طرفه، صرف نظر از جنس بدنه یا درجه ولتاژ، از مجموعه مشابهی از قطعات داخلی ساخته شده است. درک هر بخش خواندن یک دیتاشیت یا توضیح یک عیب را برای تامین کننده آسان تر می کند.

اجزای اصلی موجود در داخل یک شیر برقی معمولی 2/2 طرفه
جزء	تابع
سیم پیچ (الکترومغناطیس)	پس از اعمال جریان الکتریکی، میدان مغناطیسی ایجاد می کند
پیستون یا آرمیچر	برای باز یا بسته کردن دهانه در داخل لوله سیم پیچ حرکت می کند
بهار بازگشت	با قطع برق، پیستون را به موقعیت پیش فرض خود برمی گرداند
بدنه سوپاپ	قسمت های داخلی را در خود جای داده و از طریق درگاه های ورودی و خروجی به خط لوله متصل می شود
صندلی یا روزنه	سطح آب بندی که باز یا مسدود بودن مسیر جریان را کنترل می کند
دیافراگم (انواع کنترل شده توسط خلبان)	از فشار خط برای کمک به حرکت دهانه بزرگتر با سیم پیچ کوچکتر استفاده می کند
محفظه سیم پیچ و رابط	رابط الکتریکی و محافظت در برابر گرد و غبار و رطوبت

شیرهای برقی 2/2 معمولی بسته در مقابل معمولی باز

یک شیر برقی 2/2 طرفه معمولاً در یکی از دو حالت پیش فرض ارائه می شود. انتخاب صحیح بستگی به این دارد که اگر برق قطع شود چه اتفاقی باید برای خط فرآیند بیفتد.

مقایسه شیرهای برقی 2/2 طرفه معمولی بسته و معمولی باز
صفت	به طور معمول بسته (NC)	به طور معمول باز (NO)
دولتی بدون قدرت	بسته است، جریان ندارد	باز، جریان عبور می کند
زمانی که پرانرژی می شود حالت دهید	باز، جریان عبور می کند	بسته است، جریان ندارد
مورد استفاده معمولی	قطع آب، مناطق آبیاری، خطوط ایمنی خاموش	خطوط دریچه، مدارهای خنک کننده که باید در طول افت برق در جریان باشند

در اکثر تاسیسات کنترل سیال، الف شیر برقی 2/2 طرفه معمولاً بسته است انتخاب پیش‌فرض است زیرا در صورت قطع برق، خط را مهر و موم نگه می‌دارد، که خطر تخلیه کنترل‌نشده را کاهش می‌دهد. معمولاً دریچه‌های باز برای گروه کوچک‌تری از برنامه‌ها در نظر گرفته می‌شوند که سیگنال قطع شده نباید جریان را متوقف کند.

شیرهای برقی 2/2 با عملکرد مستقیم در مقابل خلبان

فراتر از تمایز معمولاً بسته و معمولاً باز، یک شیر برقی 2/2 طرفه نیز می تواند به عنوان یک طرح عمل مستقیم یا یک طرح آزمایشی ساخته شود. تفاوت در نحوه تولید نیروی مورد نیاز برای باز کردن دهانه نهفته است.

یک شیر عمل مستقیم فقط به نیروی مغناطیسی سیم پیچ برای حرکت دادن پیستون متکی است، بنابراین می تواند از اختلاف فشار صفر باز شود. این باعث می‌شود که برای اندازه‌های دهانه کوچک، معمولاً تا حدود 15 تا 20 میلی‌متر، و برای کاربردهایی که ممکن است خط در فشار اتمسفر قرار بگیرد، مناسب است. دریچه ای که به صورت پایلوت کار می کند از فشار خط برای کمک به بلند کردن دیافراگم یا پیستون استفاده می کند که به یک سیم پیچ نسبتاً کوچک اجازه می دهد تا دهانه بسیار بزرگتری را کنترل کند. طرح‌های پایلوت معمولاً به حداقل اختلاف فشار بین ورودی و خروجی، اغلب در محدوده 0.5 تا 1 بار، قبل از اینکه بتوانند به طور قابل اعتماد باز شوند، نیاز دارند.

مقایسه نسبی شیرهای برقی 2/2 طرفه با عملکرد مستقیم و خلبانی در پنج فاکتور عملی، که برای مثال در مقیاس ساده 1 تا 5 نمره گذاری شده است.

شیر برقی 2/2 در مقابل 3/2 راه در مقابل شیر برقی 5/2 راه

افرادی که به دنبال الف هستند شیر برقی 2 طرفه گاهی اوقات با دریچه های 3/2 و 5/2 نیز مواجه می شوید که می تواند گیج کننده باشد زیرا هر سه اصل کارکرد سیم پیچ و پیستون یکسان دارند. تفاوت در این است که هر طراحی چند پورت و مسیر جریان را کنترل می کند.

مقایسه پورت و عملکرد در میان پیکربندی های رایج شیر برقی
پیکربندی	پورت ها	موقعیت ها	استفاده متداول
2/2 راه	2	2	خاموش و روشن کردن ساده برای خطوط آب، هوا یا گاز
3/2 راه	3	2	کنترل سیلندرهای پنوماتیک تک اثر
5/2 راه	5	2	کنترل سیلندرهای پنوماتیک دو اثره

A شیر برقی 2/2 زمانی که هدف صرفاً شروع یا توقف جریان باشد، به جای هدایت آن به مقاصد مختلف، رایج‌ترین انتخاب باقی می‌ماند، به همین دلیل است که به طور گسترده برای آب، آبیاری، و به طور کلی خاموش کردن سیال مورد استفاده قرار می‌گیرد.

مواد متداول بدنه شیر

جنس بدنه یک شیر برقی 2/2 طرفه تعیین می کند که چقدر در برابر رسانه ای که از آن عبور می کند مقاومت می کند و چگونه در دماهای مختلف عمل می کند. چهار ماده بیشتر کاربردهای صنعتی و آب را پوشش می دهند.

امتیاز تقریبی مقاومت در برابر خوردگی توسط مواد بدنه شیر در مقیاس 1 تا 10، فقط برای مقایسه کلی

بدنه شیر برقی برنجی

برنج ماده استاندارد استاندارد برای یک شیر برقی دو طرفه است که هوای فشرده، آب و روغن سبک را مدیریت می کند. تعادل معقولی از مقاومت در برابر خوردگی و مقاومت مکانیکی ارائه می دهد، به همین دلیل است تامین کننده شیر برقی برنجی معمولاً آن را به عنوان گزینه بدنه پیش‌فرض برای آبیاری، خطوط هوای صنعتی عمومی و وظیفه اصلی قطع آب فهرست می‌کند.

بدنه شیر برقی فولادی ضد زنگ

گریدهایی مانند فولاد ضد زنگ 304 و 316 از مواد خورنده یا با خلوص بالا بسیار بهتر از برنج استفاده می کنند. الف شیر برقی آب استیل ضد زنگ اغلب برای آب دریا، آب نمک، مواد شیمیایی تمیزکننده، خطوط فرآوری مواد غذایی و تجهیزات استریل کننده پزشکی که در آن خوردگی یا آلودگی سطحی قابل تحمل نیست، انتخاب می شود.

مهندسی بدنه شیر برقی پلاستیکی

موادی مانند PA، PVC و POM سبک وزن هستند و در برابر بسیاری از مواد شیمیایی ملایم به خوبی مقاومت می کنند. الف شیر برقی آب پلاستیکی در آبیاری قطره‌ای کشاورزی، محل‌های شستشوی وسایل نقلیه و سایر خطوط آب با بودجه معمول رایج است، اگرچه حداکثر دمای کاری آن کمتر از جایگزین‌های فلزی است.

بدنه شیر برقی چدنی

بدنه‌های چدنی در پورت‌های بزرگ‌تر برای سرویس‌دهی هوا و بخار استفاده می‌شوند، جایی که مقاومت مکانیکی بیش از وزن اهمیت دارد. آنها برای تنظیمات مرطوب در فضای باز مناسب نیستند مگر اینکه پوشش سطح به خوبی حفظ شود، زیرا چدن تصفیه نشده بیشتر از برنج یا فولاد ضد زنگ مستعد زنگ زدگی سطح است.

گزینه های ولتاژ و سیم پیچ

سیم پیچ یک شیر برقی 2/2 طرفه را می توان برای چندین ولتاژ استاندارد پیچید و انتخاب صحیح معمولاً به منبع برق موجود در محل نصب بستگی دارد.

12 ولت DC کویل‌ها برای کنترل‌کننده‌های آبیاری قطره‌ای با انرژی خورشیدی و تجهیزات قابل حمل با باتری رایج هستند. خریدارانی که از شبکه یا اسکله های آبیاری خورشیدی می سازند اغلب به دنبال یک می گردند تامین کننده شیر برقی آب 12 ولت که می تواند با این نیاز ولتاژ پایین مطابقت داشته باشد.
24 ولت DC کویل ها انتخاب استاندارد برای PLC و کنترل خط تولید خودکار هستند، زیرا اکثر پانل های کنترل صنعتی در حال حاضر سیگنال های 24 ولت DC را تولید می کنند. الف سازنده شیر برقی 24 ولت dc معمولاً این را به عنوان پیکربندی پیش فرض برای پروژه های اتوماسیون ارائه می دهد.
110 ولت یا 220 ولت AC کویل ها در تاسیسات ثابت خدمات شهری، کشاورزی و ساختمان که مستقیماً بدون ترانسفورماتور کنترل جداگانه به برق اصلی متصل می شوند، رایج هستند.

مصرف تقریبی برق سیم پیچ بر اساس نوع ولتاژ برای یک شیر برقی 2/2 طرفه سایز متوسط
ولتاژ	کشش برق معمولی	تنظیمات معمولی
12 ولت DC	4 تا 6 وات	سیستم های آبیاری خورشیدی و قابل حمل
24 ولت DC	5 تا 8 وات	اتوماسیون صنعتی و کنترل PLC
220 ولت AC	8 تا 12 وات	تاسیسات ساختمانی و شهری ثابت

ظرفیت جریان و اندازه روزنه

ظرفیت جریان یک شیر برقی 2/2 طرفه معمولاً با استفاده از یک ضریب جریان توصیف می شود که اغلب بسته به منطقه Kv یا Cv نشان داده می شود. این عدد نشان می دهد که برای یک افت فشار معین چه مقدار محیط می تواند از شیر باز عبور کند. یک قطر دهانه بزرگتر معمولاً ضریب جریان بالاتری را پشتیبانی می کند، اما همچنین به یک سیم پیچ بزرگتر یا طراحی آزمایشی برای ایجاد نیروی کافی برای باز کردن آن نیاز دارد.

مقادیر ضریب جریان تقریبی در برابر قطر روزنه، برای اهداف تصویری نشان داده شده است زیرا عملکرد واقعی براساس طراحی متفاوت است

کاربردهای معمولی شیرهای برقی 2/2 راه

از آنجایی که یک شیر برقی 2/2 به راحتی از طریق یک سیگنال دیجیتال ساده کنترل می شود، در طیف گسترده ای از صنایع که نیاز به قطع جریان مطمئن و بدون نظارت دارند ظاهر می شود.

توزیع تقریبی کاربردهای نهایی معمول برای شیرهای برقی 2/2 طرفه در پروژه های کنترل سیال

فراتر از دسته بندی های نشان داده شده در بالا، شیرهای برقی 2/2 طرفه نیز در خطوط تولید خودکار، ماشین آلات کشاورزی و اسکیدهای گرمایش خورشیدی ظاهر می شوند، هر جا که یک سیگنال الکتریکی ساده نیاز به شروع یا توقف مسیر سیال بدون دخالت دست داشته باشد.

نحوه انتخاب شیر برقی 2/2 طرفه مناسب

انتخاب یک شیر برقی 2/2 راه مناسب برای یک پروژه به تطبیق مشخصات شیر با شرایط عملیاتی واقعی خط بستگی دارد. عوامل زیر بیشتر تصمیمات انتخاب را پوشش می دهند.

نوع رسانه و سازگاری آن را با مواد مهر و موم و بدنه تأیید کنید.
فشار کاری و محدوده دمایی خط را در برابر درجه شیر بررسی کنید.
منبع تغذیه موجود را مطابقت دهید، مانند ولتاژ شبکه 12 ولت DC، 24 ولت DC یا AC.
اندازه پورت و نوع رشته اتصال مورد استفاده در خط لوله موجود را تأیید کنید.
بر اساس محیط نصب، یک رتبه حفاظتی مانند IP43، IP65 یا IP68 انتخاب کنید.
در مورد جنس بدنه، انتخاب بین برنج، فولاد ضد زنگ، پلاستیک مهندسی یا چدن تصمیم بگیرید.
اندازه روزنه و ضریب جریان را با دبی مورد نیاز مقایسه کنید.
تصمیم بگیرید که آیا خط به حالت پیش‌فرض معمولاً بسته یا معمولی باز نیاز دارد.
برای روزنه‌های کوچک و دیفرانسیل‌های فشار پایین، عملکرد مستقیم را انتخاب کنید، یا برای روزنه‌های بزرگ‌تر، عملکرد پایلوت را انتخاب کنید.

نکات نصب و نگهداری

شیر برقی 2/2 راه یک دستگاه نسبتا ساده است، اما چند عادت نصب تفاوت قابل توجهی در عملکرد طولانی مدت ایجاد می کند.

دریچه را با محفظه سیم پیچ به صورت عمودی در جایی که برگه اطلاعات این جهت را توصیه می کند نصب کنید، زیرا برخی از طرح های سیم پیچ حساس به موقعیت هستند.
فیلتر بالادست را برای دور نگه داشتن زباله از دهانه و نشیمنگاه نصب کنید، که یکی از شایع ترین دلایل نشتی است.
ولتاژ منبع تغذیه را تقریباً مثبت یا منفی 10 درصد ولتاژ نامی سیم پیچ نگه دارید تا از تجمع گرمای بیش از حد جلوگیری کنید.
دریچه‌هایی را که برای مدت‌های طولانی بیکار می‌مانند، طبق برنامه منظمی بچرخانید تا از چسبیدن صندلی یا پیستون جلوگیری کنند.
دمای سطح سیم پیچ را به طور دوره ای بررسی کنید، زیرا سیم پیچی که به طور غیرعادی داغ می شود ممکن است نشان دهنده مشکل سیم کشی یا چرخه کار باشد.
اتصال کابل را به درستی در تاسیسات در فضای باز یا شستشو با درجه IP65 یا IP68 ببندید تا رطوبت از کانکتور جلوگیری شود.

کار با یک سازنده باتجربه شیر برقی 2/2 راه

SENYA مستقر در چین است سازنده شیر برقی 2/2 طرفه و سازنده شیر برقی آب از سال 1994 تحت شرکت فناوری پنوماتیک Ningbo SENYA فعالیت می کند. این شرکت بر روی سوپاپ ها، سیلندرها و اجزای پنوماتیک مرتبط تمرکز دارد و سالانه بیش از 2,000,000 مجموعه از قطعات را از یک پایگاه تولیدی در مقیاس بزرگ تولید می کند که ماشینکاری دقیق را با آزمایش دیجیتال خودکار ترکیب می کند.

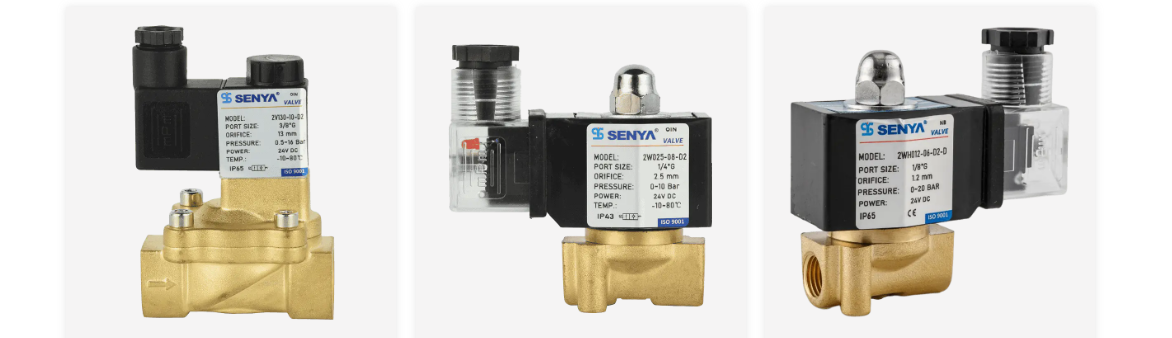

SENYA شیرهای برقی 2/2 طرفه را در محدوده موادی که قبلاً در این مقاله توضیح داده شد ارائه می دهد و به عنوان یک تامین کننده شیر برقی برنجی برای خطوط وظیفه عمومی و ارائه گزینه هایی برای a شیر برقی آب استیل ضد زنگ یا الف شیر برقی آب پلاستیکی بسته به رسانه و بودجه پروژه. در بخش الکتریکی، این شرکت از الزامات رایج سیم پیچ به عنوان یک پشتیبانی می کند تامین کننده شیر برقی آب 12 ولت برای سیستم های خورشیدی و قابل حمل و به عنوان یک سازنده شیر برقی 24 ولت dc برای خطوط اتوماسیون کنترل شده PLC.

برای محیط های کاری سخت، دریچه های SENYA در سطوح حفاظتی IP43، IP65 و IP68 موجود هستند و می توانند محدوده دمایی از 20- تا 200 درجه سانتیگراد (4-F تا 392 فارنهایت) را به همراه محدوده فشار از میکرو خلاء تا 200 بار (4351 psi) پوشش دهند. محصولات به بیش از 30 کشور از جمله ایالات متحده، ترکیه، اسپانیا، ایتالیا، بریتانیا، کره جنوبی، استرالیا و مکزیک صادر می‌شوند و در شستشوی خودرو، ضدعفونی کردن پزشکی، خطوط تولید خودکار، معدن، حذف گرد و غبار، فواره‌های موسیقی، آبیاری کشاورزی، پروژه‌های خورشیدی، ماشین‌آلات کشاورزی و فرآوری مواد غذایی مورد استفاده قرار می‌گیرند. SENYA با پشتیبانی فنی پروژه و پاسخ پس از فروش شبانه روزی با مشتریان کار می کند تا راه حل کنترل سیال را با محیط، دما و فشار خاص هر پروژه مطابقت دهد.

سوالات متداول

سوالات متداول خریداران در مورد شیرهای برقی 2/2 طرفه می پرسند
Q1: شیر برقی برای چیست؟ شیر برقی برای شروع، متوقف کردن یا هدایت جریان مایع یا گاز در داخل یک خط لوله با استفاده از سیگنال الکتریکی به جای دسته دستی استفاده می شود، که اجازه می دهد تا جریان به طور خودکار توسط یک تایمر، سنسور یا پانل کنترل کنترل شود.	Q2: شیر برقی آب چگونه کار می کند یک شیر برقی آب از طریق یک سیم پیچ الکترومغناطیسی کار می کند که یک پیستون داخلی را حرکت می دهد. هنگامی که سیم پیچ برق می گیرد، پیستون جابجا می شود و مسیر جریان را باز یا بسته می کند و به آب اجازه عبور می دهد یا آن را مسدود می کند.
Q3: شیر برقی 2/2 طرفه چیست؟ شیر برقی 2/2 طرفه شیری با دو درگاه و دو موقعیت است، به این معنی که دارای یک ورودی و یک خروجی است و فقط می تواند کاملاً باز یا کاملاً بسته شود و به صورت معمولی باز یا بسته معمولی ساخته می شود.	Q4: انواع مختلف شیرهای برقی چیست؟ شیرهای برقی معمولاً به انواع معمولی بسته، معمولی باز، عمل مستقیم و عملکرد پایلوت دسته بندی می شوند و همچنین می توان آنها را بر اساس تعداد پورت ها مانند پیکربندی های 2/2، 3/2 و 5/2 طبقه بندی کرد.
Q5: تفاوت بین شیر برقی 2/2 و 3/2 طرفه چیست؟ شیر برقی 2/2 طرفه دارای دو پورت است و به سادگی یک مسیر جریان واحد را باز یا بسته می کند، در حالی که شیر برقی 3/2 طرفه دارای سه پورت است و برای تغییر جریان بین دو مسیر مختلف یا برای کنترل یک سیلندر فعال استفاده می شود.	Q6: آیا یک شیر برقی 2/2 طرفه می تواند با برق 12 ولت یا 24 ولت کار کند؟ بله، یک شیر برقی 2/2 طرفه معمولاً با سیم پیچ های 12 ولت DC برای سیستم های خورشیدی و قابل حمل و با سیم پیچ های 24 ولت DC برای خطوط تولید PLC و اتوماسیون کنترل شده، علاوه بر گزینه های ولتاژ AC استاندارد موجود است. .
