نحوه وصل کردن شیر برقی: سیم کشی، جهت جریان و اولین بررسی های راه اندازی

یک شیر برنجی جایگزین سری 2W با سیم پیچ در یک کیسه و دوشاخه DIN به بدنه می رسد، و سوال همیشه یکسان است: کدام ترمینال سیم برق را دریافت می کند و کدام پورت ورودی است؟ وصل کردن شیر برقی واقعاً دو کار جداگانه است. یکی اتصال الکتریکی به سیم پیچ است. دیگری اتصال مایع به بدن است. آنها به طور مستقل از کار می افتند، و یک اشتباه در هر یک در همان مکان ظاهر می شود: شیری که زمزمه می کند اما سوئیچ نمی کند، یا سیم پیچی که یک هفته داغ می شود و سپس مدار باز می شود.

پاسخ کوتاه این است که قطبیت تقریباً هرگز در سیم پیچ AC مهم نیست، اما می تواند روی سیم پیچ DC مهم باشد، فلش جریان ریخته شده یا مهر شده روی بدنه باید از ورودی به خروجی اشاره کند، و پین زمین روی دوشاخه اختیاری نیست. همه چیز دیگر، از گشتاور ترمینال گرفته تا انتخاب صافی، جزئیات در اطراف این سه نقطه پیچیده شده است.

پاسخ کوتاه: سه قانون که اکثر نصب ها را پوشش می دهد

• ابتدا سیم پیچ قبل از جدا کردن یک سیم، پلاک نام را بخوانید: ولتاژ، AC یا DC، فرکانس و وات. یک سیم پیچ 24 ولت DC در منبع تغذیه 230 ولت AC در اولین روشن شدن زنده نمی ماند.
• جریان دوم. شیرهای برقی دو طرفه جهت دار هستند و نسخه هایی که به صورت پایلوت کار می کنند کاملا جهت دار هستند. تیر روی بدن یک نیاز سخت است، نه یک پیشنهاد.
• زمین سوم. یک کانکتور DIN 43650 فرم A دارای سه پایانه است و یکی که با نماد زمین مشخص شده است دارای زمین محافظ است. بدون آن، محفظه سیم پیچ مرطوب به یک خطر شوک و در بسیاری از تاسیسات، نقض کد تبدیل می شود.

همه چیز زیر بر روی این سه نقطه به ترتیبی که در واقع از طریق آنها کار خواهید کرد گسترش می یابد.

سیم کشی سیم پیچ: نیمه برق کار

دنباله زیر را به ترتیب کار کنید. پرش از مرحله یک شایع ترین دلیلی است که یک سیم پیچ کاملاً جدید در هنگام راه اندازی می میرد.

1. مدار را جدا کرده و آن را قفل کنید. با یک متر در محل اتصال تأیید کنید، نه در برچسب پانل شکن.
2. پلاک سیم پیچ را بخوانید. به ولتاژ AC یا DC، فرکانس بر حسب هرتز و توان بر حسب وات یا ولت آمپر توجه کنید.
3. پایانه های دوشاخه را شناسایی کنید. در کانکتور DIN 43650 فرم A، پایانه های 1 و 2 منبع تغذیه را حمل می کنند و ترمینال 3 که با نماد زمین مشخص شده است، دارای زمین محافظ است.
4. قبل از خاتمه اتصال کابل و مهر و موم کنید. واشر بین دوشاخه و محفظه سیم پیچ چیزی است که رتبه IP را واقعی می کند. یک واشر فشرده شده بی سر و صدا آن را خنثی می کند.
5. هادی ها را خاتمه دهید. از فرول‌ها روی سیم رشته‌ای استفاده کنید، رشته‌ها را از ترمینال دور نگه دارید و پیچ‌های کوچک را بدون فشار دادن محکم ببندید.
6. هادی زمین را روی ترمینال اختصاصی آن فرود آورید و تداوم را دوباره به پانل بررسی کنید.
7. دوشاخه را دوباره وصل کنید، پیچ نگهدارنده را ببندید، سپس برای مدت کوتاهی به آن انرژی دهید و به صدای کلیک پیستون گوش دهید.

قطبیت: زمانی که واقعا مهم است

در یک سیم پیچ AC، دو پایانه تغذیه قابل تعویض هستند و معکوس کردن آنها چیزی را تغییر نمی دهد. در یک سیم پیچ DC وضعیت به طراحی سیم پیچ بستگی دارد. یک سیم پیچ DC ساده نیز غیرقطبی است، اما سیم پیچ های مجهز به دیود فلایبک، یکسو کننده پل یکپارچه، یا LED نشانگر قطبی هستند. سیم کشی آن ها به عقب معمولا منجر به اتصال کوتاه از طریق دیود یا LED می شود که هرگز روشن نمی شود. اگر محفظه سیم پیچ دارای علامت مثبت و منفی است، به آن احترام بگذارید.

تعیین اندازه کابل: افت ولتاژ محدودیت واقعی است

جریان سیم پیچ کوچک است. یک سیم پیچ 6 وات، 24 ولت DC تقریباً 0.25 آمپر می کشد، بنابراین گیج هادی بندرت با ظرفیت حمل جریان محدود می شود. چیزی که بایت می کند افت ولتاژ در طولانی مدت است. نمودار زیر یک محاسبه مستقیم با استفاده از مقاومت مس 0.0172 اهم میلی متر مربع بر متر و طول رفت و برگشت هر دو هادی است.

کلاس عایق به شما می گوید که سیم پیچ چقدر گرم است

هر کویل دارای یک علامت کلاس عایق است و IEC 60085 حداکثر دمای نقطه داغ را برای هر کلاس تنظیم می کند. هنگامی که یک شیر در یک محفظه با سایر منابع گرما قرار می گیرد یا زمانی که دمای محیط در اتاق گیاه در تابستان بالا می رود اهمیت دارد. راه اندازی یک سیم پیچ کلاس B در مکانی که به کلاس F نیاز دارد یک شکست کند است، نه یک شکست فوری.

لوله کشی بدن: نیمه سیال کار

طرف الکتریکی تصمیم می گیرد که آیا شیر فعال شود یا خیر. طرف سیال تصمیم می گیرد که آیا آب بندی شود یا خیر. سه جزئیات باعث بیشتر نشت ها و بیشتر استدلال های گارانتی می شود.

جهت جریان اول است. فلش روی بدنه و حروف یا اعداد کنار پورت ها را بررسی کنید. در یک شیر دو طرفه، ورودی معمولاً دریچه مقابل دم فلش است و با نصب آن به عقب، یا دریچه ای ایجاد می شود که باز نمی شود یا دریچه ای که در زمان بسته شدن نشتی دارد. جهت گیری سیم پیچ در رتبه دوم قرار می گیرد: در اکثر شیرهای برنجی، سیم پیچ را می توان با شل کردن مهره نگهدارنده آن در یک چرخش کامل چرخاند، و انجام این کار قبل از سفت شدن پورت ها بسیار آسان تر از بعد از آن است. سوم، نخ ها را به درستی ببندید. دو دور نوار PTFE، به طوری که نخ اول خالی بماند، یا یک خمیر نخ سازگار، کافی است. قطعات نواری که در داخل لوله شکسته می شوند به صندلی ختم می شوند.

در خطوط با آب سخت یا کثیف، یک صافی یا یک فیلتر خوب در بالادست نصب کنید. بدنه‌های برنجی با تحمل بالایی برای ناخالصی‌ها همچنان در نهایت شن از روی صندلی دیافراگمی عبور می‌کنند و هزینه یک صافی Y در کنار یک تماس سرویس ناچیز است.

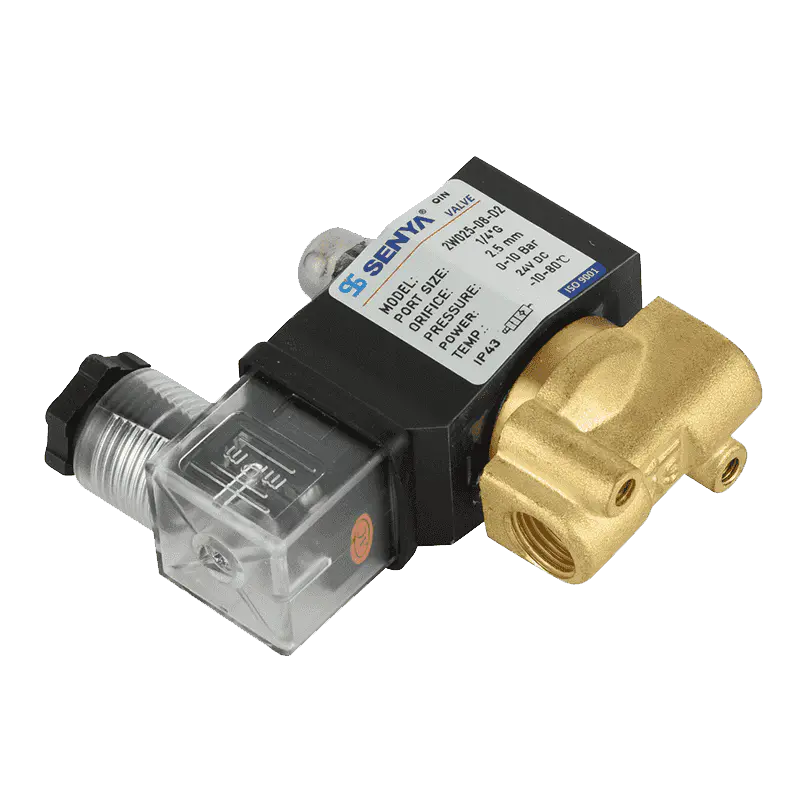

شیر برقی برنجی سری 2W برای آب غنی از ناخالصی شیر 2W برنجی جریان بزرگ با فشار دیفرانسیل صفر شروع می شود و در برابر انسداد ناخالصی مقاومت می کند و برای خطوط آب کثیف و کنترل آب در فضای باز مناسب است. مشاهده محصول →

قبل از سیم کشی، شیر را با خط تطبیق دهید

مواد بدنه و اصل کارکرد بیش از هر جزئیات سیم کشی در مورد قابلیت اطمینان طولانی مدت تصمیم می گیرند. شیرهایی که به صورت پایلوت کار می کنند، برای باز نگه داشتن پیستون نیاز به حداقل اختلاف فشار در سرتاسر شیر دارند، بنابراین در خطوط تغذیه گرانشی یا خطوط بسیار کم فشار، انتخاب نامناسبی هستند. شیرهای مستقیم از فشار صفر باز می شوند اما سیم پیچ بزرگتری برای همان دهانه می کشند.

دو انتخاب دیگر ارزش حل و فصل زودهنگام را دارند. برای محفظه های شستشو، سربرگ های آبیاری یا فواره های بیرونی، یک سیم پیچ ضد آب و مجموعه اتصال دهنده شایع ترین علت خرابی های تکراری را حذف می کند. برای خطوطی که دارای محیط های خورنده خفیف هستند یا در جاهایی که مواد شیمیایی شستشو وجود دارد، بدنه فولادی ضد زنگ همین کار را انجام می دهد. SENYA از سال 1994 قطعات پنوماتیکی را تولید می کند و داده های فشار، روزنه و مواد کامل را در کاتالوگ خود منتشر می کند که سریع ترین راه برای بررسی یک ترکیب خاص در برابر شرایط خط شما است.

شیر برقی کنترل ستون آب فواره موسیقی غوطه ور شیر برنجی 2/2 طرفه با سیم پیچ IP6X ضد آب مهر و موم شده و پاسخ سریع برای کنترل ستون آب فواره موسیقی غوطه ور. مشاهده محصول →

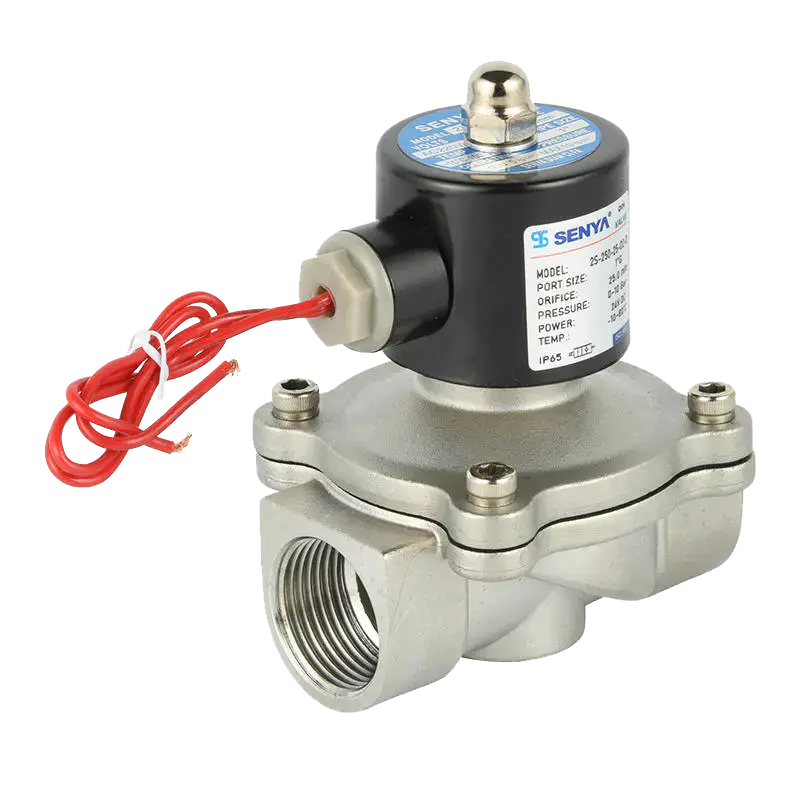

شیر برقی مستقیم استیل ضد زنگ سری 2S برای محیط های اسیدی و قلیایی شیر 2S معمولی بسته با عملکرد مستقیم با گزینه‌های بدنه SUS304/SUS316 و مهر و موم Viton برای محیط‌های اسیدی/قلیایی، با فشار دیفرانسیل صفر شروع می‌شود. مشاهده محصول →

تست کردن، و وقتی هیچ اتفاقی نمی افتد چه چیزی را بررسی کنیم

راه اندازی پنج دقیقه طول می کشد. مقاومت سیم پیچ را با خاموش بودن اندازه گیری کنید و آن را با پلاک نام یا سیم پیچ یدکی مقایسه کنید. مدار باز یا قرائت بسیار کمتر از مقدار مورد انتظار به یک سیم پیچ سوخته اشاره دارد. سپس ولتاژ را در پایانه‌های سیم‌پیچ به جای پانل، انرژی داده و اندازه‌گیری کنید، زیرا در آنجا یک فرول شل یا طولانی‌مدت به صورت افت ظاهر می‌شود. یک دریچه سالم یک کلیک مشخص و یک لرزش سبک ایجاد می کند که می توانید با انگشت روی محفظه سیم پیچ احساس کنید.

اگر شیر جدید است و روی نیمکت به درستی رفتار می کند اما در خط نیست، معمولاً ترتیب نصب مقصر است نه شیر. قبل از اینکه پنل را ببندید، یک راهنمای راه اندازی گام به گام برای شیرهای دو طرفه، از جمله بررسی هایی که درگاه های معکوس شده و واشرهای فشرده شده را قبل از نشتی می گیرند، ارزش خواندن دارد.

برای بررسی عمیق تر نصب و اشکال زدایی، این راهنما را ببینید نصب و رفع اشکال شیر برقی دو طرفه .
