اتصالات سریع اتصال پنوماتیک چیست؟ تجزیه و تحلیل کامل از ساختار ، اصل و عملکرد اصلی آن

1. تعریف و طبقه بندی اتصالات اتصال سریع پنوماتیک

تعریف اساسی

اتصالات اتصال سریع پنوماتیک وسیله ای است که از طریق مکانیسم قفل مکانیکی به اتصال سریع لوله های هوا می رسد. ویژگی های آن شامل موارد زیر است:

هیچ ابزاری لازم نیست: اتصال/قطع ارتباط با یک دست قابل تکمیل است

آب بندی فوری: برای جلوگیری از نشت گاز ، حلقه O یا ساختار آب بندی مخروطی داخلی

قابل استفاده مجدد: از وصل کردن مکرر و جدا کردن (معمولاً> 10،000 بار) پشتیبانی می کند

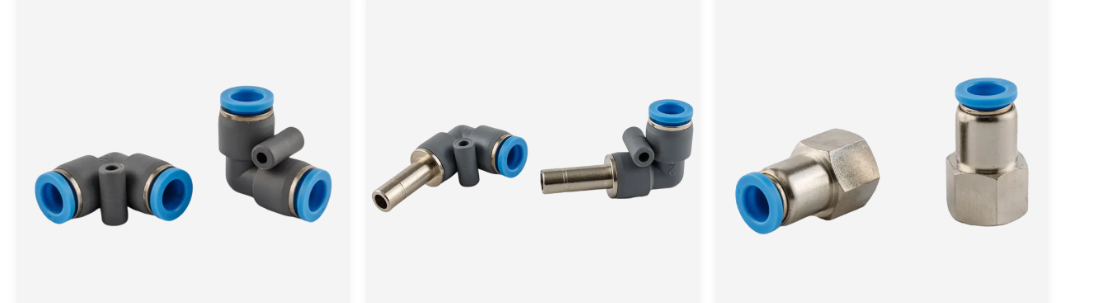

طبقه بندی اصلی

با توجه به عملکرد و ساختار ، می توان آن را به انواع زیر تقسیم کرد:

2. اصل ساختاری و روند کار

مؤلفه ها و توابع اصلی

ساختار معمولی اتصالات سریع درج پنوماتیک شامل اجزای زیر است:

مکانیسم بستن: دانه های استیل ضدزنگ یا پنجه های بهاری ، که برای قفل کردن لوله هوا استفاده می شود (نیروی بستن شعاعی معمولاً> 50N است)

عنصر آب بندی: لاستیک نیتریل (NBR) یا حلقه O Fluororubber (FKM) ، با مقاومت فشار تا 1MPa

مونتاژ بدنه دریچه: دریچه بهار محور ، که هنگام قطع اتصال به طور خودکار خط لوله را می بندد

مواد پوسته: PBT (مقاومت در برابر خوردگی شیمیایی) ، برنج (استحکام بالا) یا فولاد ضد زنگ (مقاومت در برابر دمای بالا)

گردش کار (گرفتن نوع باز و بسته شدن دو انتها به عنوان نمونه)

مرحله درج:

نای برای فشرده سازی فنر ، فرول را فشار می دهد و توپ فولادی به سمت بیرون می چرخد تا راهی شود

نای حلقه آب بندی را فشار می دهد و دریچه را فشار می دهد تا یک مسیر جریان هوا تشکیل شود

مرحله قفل کردن:

فرول تحت عمل بهار مجدداً تنظیم می شود و توپ فولادی برای دستیابی به تثبیت مکانیکی به شیار نای گیر می شود

حلقه O محکم با دیواره بیرونی نای جاذبه می شود تا مهر و موم ایجاد شود

مرحله قطع ارتباط:

فرول را به سمت عقب بکشید ، توپ فولادی از نای جدا شده و شیر به طور خودکار در زیر نیروی بهار بسته می شود

3. هنگام استفاده از اتصالات فشار پنوماتیک به چه چیزی باید توجه کنید؟

مشخصات نصب و اتصال

• پیش تصفیه لوله هوایی

الزامات برش:

برای اطمینان از برش صاف از یک برش لوله مخصوص استفاده کنید (تمایل <3 درجه)

Burrs را حذف کنید (برای جلوگیری از خراشیدن حلقه O)

مراحل تمیز کردن:

دیواره داخلی لوله هوا را با پارچه بدون پارچه که در الکل فرو رفته است پاک کنید تا از ورود ذرات به مسیر هوا جلوگیری شود

• روش اتصال صحیح

نکات کلیدی برای بهره برداری و نگهداری

• موارد بازرسی روزانه

تشخیص نشت: هر هفته آب صابون را به رابط بمالید و حباب ها را رعایت کنید (نشت جزئی نیاز به جایگزینی به موقع حلقه های O دارد)

وضعیت نای: نای را برای ترک ها و سخت شدن هر ماه بررسی کنید (پیری ناینگ باید بلافاصله جایگزین شود)

• نگهداری منظم

• عملیات ممنوع و هشدارهای خطر

رفتارهای ممنوع

استفاده از فشار بیش از حد (بیش از فشار دارای امتیاز باعث انفجار خواهد شد)

رسانه های مختلط (مانند اتصالات اکسیژن به اشتباه به خطوط لوله گریس که باعث انفجار می شوند متصل می شوند)

برای جلوگیری از تأثیر جریان هوا و آسیب دیدگی (فشار باید قبل از عمل آزاد شود (فشار باید قبل از عمل آزاد شود) $ $
