اتصالات فشاری پنوماتیک چیست؟

اتصالات فشاری پنوماتیک اجزای اتصالی هستند که به طور گسترده در سیستم های پنوماتیک استفاده می شود، معمولاً برای اتصال سریع و راحت خطوط هوا به تجهیزات پنوماتیک. این اتصالات دارای طراحی ساده، نصب آسان، آب بندی قوی هستند و امکان اتصال و قطع سریع بدون نیاز به ابزار خاص را فراهم می کنند.  بنابراین، آنها به طور گسترده در صنایع مختلف از جمله اتوماسیون، ماشین سازی، خودروسازی، فرآوری مواد غذایی و بسته بندی استفاده می شوند. چه در مونتاژ، تعمیر و نگهداری یا ارتقاء تجهیزات، اتصالات فشاری پنوماتیک به طور قابل توجهی راندمان کار را بهبود می بخشد، زمان خرابی را کاهش می دهد و عملکرد پایدار سیستم های پنوماتیک را تضمین می کند.

1. اصول اولیه کار اتصالات فشاری پنوماتیک
ویژگی اصلی اتصالات فشاری پنوماتیک، "اتصال فشاری" است که با یک فشار ساده، اتصال را تکمیل می کند. اتصالات شامل یک فنر و یک حلقه آب بندی لاستیکی است. هنگامی که لوله وارد می شود، این عناصر آب بندی به طور خودکار آب بندی می شوند و از نشت گاز جلوگیری می کنند. در حین جاگذاری، دستگاه گیره تعبیه شده محکم لوله را می گیرد و اتصال ایمن را تضمین می کند و از شل شدن یا جدا شدن تحت جریان هوا با فشار بالا جلوگیری می کند.
این طراحی به اتصالات فشاری پنوماتیک راحتی و قابلیت اطمینان بسیار بالایی می دهد و آنها را به ویژه برای محیط های تولیدی که نیاز به جداسازی مکرر یا تعویض تجهیزات دارند مناسب می کند.

2. ویژگی های اصلی اتصالات فشاری پنوماتیک
نصب و جداسازی سریع
یکی از بزرگترین مزایای اتصالات فشاری پنوماتیک فرآیند نصب بسیار ساده آنهاست. هیچ ابزار اضافی مورد نیاز نیست. به سادگی لوله هوا را داخل اتصالات قرار دهید و کمی فشار دهید تا نصب کامل شود. برای جدا کردن، به سادگی دکمه رها کردن را فشار دهید یا قفل اتصال را بکشید تا لوله به راحتی جدا شود. این امر نگهداری و تعویض تجهیزات را بسیار راحت می کند.

آب بندی بالا و مقاومت در برابر نشتی
اتصالات فشاری پنوماتیک از حلقه‌های آب‌بندی لاستیکی و طراحی دو درزگیر برای جلوگیری از نشت گاز و اطمینان از هوابندی سیستم استفاده می‌کنند. حتی در گازهای پرفشار و محیط‌های کاری پیچیده، هنوز هم می‌توانند عملکرد آب‌بندی قابل‌اطمینانی داشته باشند، ضایعات گاز و خرابی تجهیزات را کاهش دهند.

درجه حرارت بالا و مقاومت در برابر خوردگی
بیشتر اتصالات فشاری پنوماتیکی از مواد با درجه حرارت بالا و مقاوم در برابر خوردگی مانند فولاد ضد زنگ، برنج یا پلاستیک های مقاوم در برابر فشار بالا ساخته شده اند که آنها را قادر می سازد در برابر دماهای بالا و گازهای خورنده در محیط های خشن مقاومت کنند. این اجازه می دهد تا اتصالات اتصال سریع پنوماتیک به طور گسترده در سیستم های پنوماتیک در صنایع مختلف، به ویژه در صنایع شیمیایی و فرآوری مواد غذایی مورد استفاده قرار گیرد.

گزینه های رابط متنوع

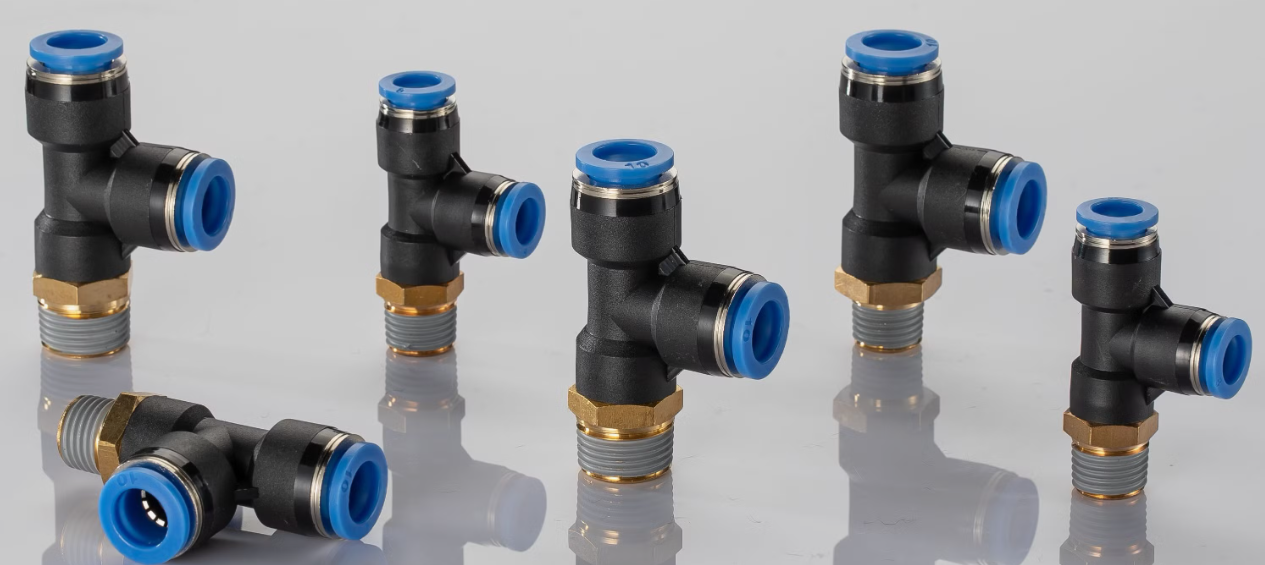

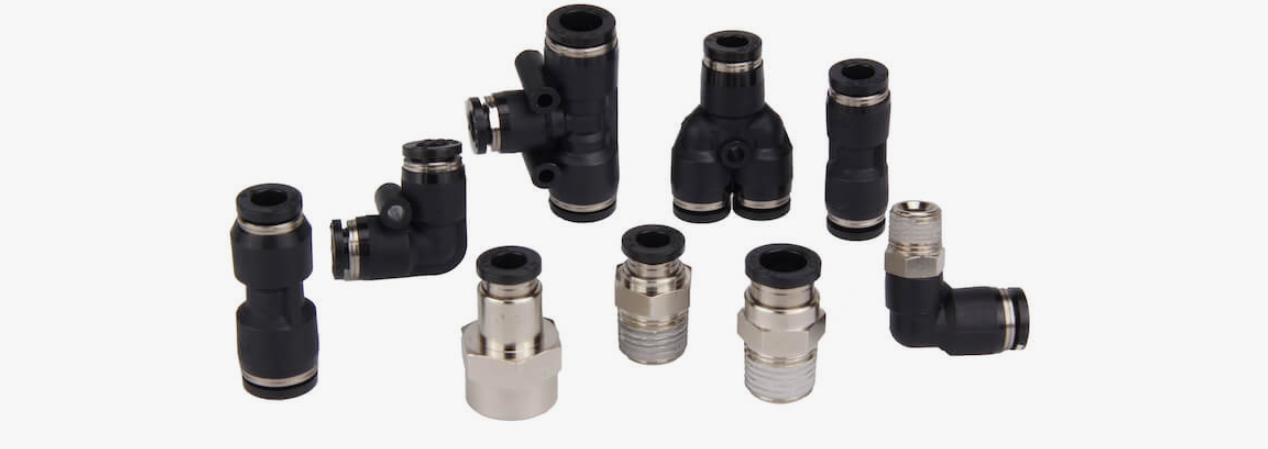

اتصالات اتصال سریع پنوماتیک در انواع و مشخصات مختلف، سازگار با قطرهای مختلف لوله وجود دارد. انواع رابط متداول شامل اتصالات مستقیم، زانویی، سه راهی و چهار طرفه است که نیازهای طرح‌بندی لوله‌کشی مختلف را برآورده می‌کند. علاوه بر این، روش اتصال اتصالات اتصال سریع پنوماتیک بسیار منعطف است و با مواد مختلف لوله مانند پلی وینیل کلراید (PVC)، پلی اورتان (PU) و نایلون سازگار است.

دوام و پایداری بلند مدت
به دلیل اصل کار ساده و عدم وجود قطعات متحرک پیچیده، اتصالات اتصال سریع پنوماتیک دوام بالا و پایداری طولانی مدت را ارائه می دهند. حتی با اتصال و قطع مکرر، آنها عملکرد آب بندی خوبی را حفظ می کنند و عمر مفید آنها را افزایش می دهند.

3. زمینه های کاربردی اتصالات اتصال سریع پنوماتیکی
اتصالات اتصال سریع پنوماتیکی به دلیل نصب آسان، مقاومت در برابر فشار بالا و عملکرد آب بندی خوب، به طور گسترده ای در سیستم های مختلف پنوماتیک مورد استفاده قرار می گیرند. در اینجا برخی از مناطق کاربردی معمولی وجود دارد:

اتوماسیون صنعتی
در خطوط تولید خودکار، اتصالات اتصال سریع پنوماتیک برای اتصال ابزارهای پنوماتیک، بازوهای روباتیک، تسمه نقاله و سایر تجهیزات استفاده می‌شود که تامین هوای پایدار را تضمین می‌کند و راندمان تولید را بهبود می‌بخشد.

خودروسازی
سیستم های پنوماتیک نقش مهمی در فرآیند تولید خودرو دارند و اتصالات اتصال سریع پنوماتیک به طور گسترده در مونتاژ خودرو، تجهیزات تست و سیستم های رنگ آمیزی استفاده می شود.

صنایع غذایی و آشامیدنی
اتصالات اتصال سریع پنوماتیکی به دلیل مقاومت در برابر خوردگی و سهولت در تمیز کردن، کاربردهای مهمی در صنایع غذایی و آشامیدنی مانند خطوط بطری، ماشین آلات بسته بندی و خطوط مونتاژ دارند.

تجهیزات الکترونیک و برق
اتصالات اتصال سریع پنوماتیکی نیز معمولاً در مونتاژ و تعمیر تجهیزات الکترونیکی یافت می شود که برای اتصال ابزارهای با هوا و خطوط مونتاژ خودکار استفاده می شود.

تجهیزات پزشکی
اتصالات اتصال سریع پنوماتیک همچنین کاربردهای مهمی در سیستم های پنوماتیک تجهیزات پزشکی دارند، به ویژه زمانی که تجهیزات نیاز به مونتاژ، جداسازی و تمیز کردن سریع دارند و راحتی زیادی را ارائه می دهند.

4. چگونه اتصال سریع پنوماتیک مناسب را انتخاب کنیم؟
هنگام انتخاب اتصالات اتصال سریع پنوماتیکی، چندین فاکتور از جمله فشار کاری، محدوده دما، مواد لوله و نوع رابط باید در نظر گرفته شود. الزامات کاربردی مختلف مواد و طراحی اتصالات را تعیین می کند. به طور کلی، اتصالات پنوماتیک اتصال سریع فولاد ضد زنگ برای محیط های با دمای بالا و خورنده مناسب هستند، در حالی که اتصالات پلاستیکی برای محیط های کاری سبک یا ملایم تر مناسب هستند.

علاوه بر این، برای اطمینان از اتصال مطمئن و جلوگیری از نشت هوا، لازم است اندازه اتصالات مناسب با توجه به قطر لوله انتخاب شود.

5. سوالات متداول (سؤالات متداول)
Q1: اتصالات اتصال سریع پنوماتیک چگونه عملکرد آب بندی را تضمین می کنند؟
اتصالات اتصال سریع پنوماتیکی از طراحی دو مهره و حلقه های آب بندی الاستیک یا واشرهای لاستیکی استفاده می کنند که می تواند به طور موثر از نشت گاز در شرایط فشار بالا جلوگیری کند و از هوابندی سیستم اطمینان حاصل کند.

Q2: اتصالات اتصال سریع پنوماتیک چقدر فشار کاری را تحمل می کنند؟
اکثر اتصالات اتصال سریع پنوماتیکی می توانند فشارهای 0 تا 15 مگاپاسکال را تحمل کنند، اما ظرفیت فشار خاص به مواد و طراحی اتصالات بستگی دارد. هنگام انتخاب، مطمئن شوید که محدوده فشار اتصالات با الزامات کاربرد مطابقت دارد.

Q3: عمر مفید اتصالات اتصال سریع پنوماتیک چقدر است؟
اتصالات اتصال سریع پنوماتیکی معمولاً عمر طولانی دارند، به خصوص در شرایط کاری عادی. بازرسی منظم و تعویض حلقه های آب بندی می تواند عمر مفید اتصالات را بیشتر کند.

Q4: آیا می توان از اتصالات اتصال سریع پنوماتیک با انواع مختلف مواد لوله استفاده کرد؟
اتصالات سریع اتصال پنوماتیک معمولاً از مواد مختلف لوله از جمله PVC، PU، نایلون و غیره پشتیبانی می کنند. انواع مختلف اتصالات می توانند نیازهای مواد مختلف لوله را برآورده کنند، اما لازم است از مطابقت مواد لوله و مشخصات اتصالات اطمینان حاصل شود.

Q5: آیا می توان از اتصالات اتصال سریع پنوماتیک در محیط های با دمای بالا استفاده کرد؟
بسیاری از اتصالات اتصال سریع پنوماتیک از مواد مقاوم در برابر دمای بالا مانند فولاد ضد زنگ یا پلاستیک های مقاوم در برابر دمای بالا استفاده می کنند و برای استفاده در محیط های با دمای بالا مناسب هستند. محدوده دمای عملیاتی خاص باید با توجه به مواد و مشخصات اتصال انتخاب شود.
